SiliconLabs公司的Si446x系列是高性能低电流的119-1050MHz收发器，是EZRadioPRO®系列中一员，包括完整的发送器和接收器。灵敏度为-126dBm，Si4464的工作频率119–960MHz，最大输出功率+20dBm，PA支持+27dBm或+30dBm，采用（G）FSK，4（G）FSK，（G）MSK，OOK和ASK调制，数据速率从表面上100bps到1Mbps，工作电压1.8V-3.6V，关断电流30nA，待机电流50nA，主要用在智能电表（802.15.4g＆MBus），遥控，家庭安全和断开，车库和大门开启，遥测，家庭自动化，传感器网络，健康监视等。介绍了Si446x主要特性，方框图，SiliconLabs和RFMD公司合作的智能电网应用参考设计，以及4463-TCE30E915R-EKRF测试卡电路图，材料清单和PCB布局图。
SiliconLaboratories的Si446x器件是高性能，低电流收发器，覆盖119至1050MHz的亚GHz频段。无线电是EZRadioPRO®系列的一部分，该系列包括涵盖广泛应用的完整系列的发射器，接收器和收发器。所有器件均提供–126dBm的出色灵敏度，同时实现极低的活动和待机电流消耗。Si4464可在119-960MHz的整个亚GHz频段上提供连续的频率覆盖范围，并具有极高的频率分辨率。Si4463为窄带和许可频段应用（例如FCCPart90和169MHz无线Mbus）提供了最佳的相位噪声，阻塞和选择性性能。60dB的相邻通道选择性为12。5kHz的信道间隔确保了在恶劣的RF条件下的稳健接收操作，这对于窄带操作尤为重要。Si4464/63提供高达+20dBm的出色输出功率，并具有出色的TX效率。高输出功率和灵敏度导致146dB的业界领先的链路预算，从而允许扩展范围和高度健壮的通信链路。Si4460的有源模式TX电流消耗为+11dBm时为18mA，RX电流为10mA，具有极低的待机电流和快速唤醒时间，可确保在最苛刻的应用中延长电池寿命。Si4464/63可通过低成本外部FET的内置斜坡控制实现高达+27dBm的输出功率。这些设备符合所有全球监管标准：FCC，ETSI和ARIB。所有设备均设计为符合802.15。
Si446x主要特性：
频率范围=119–1050MHz
接收灵敏度=–126dBm
调制
（G）FSK，4（G）FSK，（G）
MSKOOK和ASK
最大输出功率
+20dBm（Si4464/63）
+16dBm（Si4461）
+13dBm（Si4460）PA
支持+27或+30dBm
低有效功耗
10/13mA
RX18mATX+10dBm（Si4460）
超低电流掉电模式30
nA关断，50nA待机
数据速率=100bps至1
Mbps快速唤醒和跳频时间
电源=1.8至3.6
V出色的选择性能
60dB相邻通道
1MHz时75dB阻塞
天线分集和T/R开关控制
高度可配置的数据包处理器
TX和RX64字节FIFO
自动频率控制（AFC）
自动增益控制（AGC）
低
BOM电池电量低检测器
20引脚QFN封装
符合IEEE802.15.4gFCC
Part90掩模D，FCCpart15.247、15，231、15，249，ARIBT-108，T-96，T-67，RCRSTD-30，中国法规
带有SAW的ETSII类操作
Si446x应用：
智能计量（802.15.4g和MBus）
远程控制
家庭安全和警报
遥测
车库门开启器
远程无钥匙进入
家庭自动化
工业控制
传感器网络
健康监测器
电子货架标签
图1.Si446x系列附件图

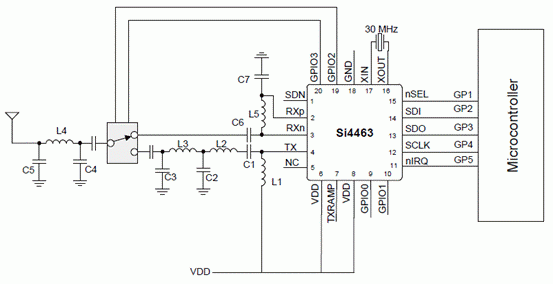

图2.Si4463单天线和RF应用开关电路图
SiliconLabs公司和RFMD公司的智能电网应用参考设计
图3.4463-TCE30E915R-EKRF测试卡外形图
SiliconLabs与RFMD合作共同生产了具有SiliconLabsEZRadioPROSi4464/63subGHzISM频段无线电收发器和经过优化的RFMD®RF6569前端模块（FEM）的参考设计。适用于希望经济地将输出功率提高到+30dBm的智能电网自动抄表（AMR）应用。
4463-TCE30E915R-EKRF测试卡具有以915MHz运行的EZRadioPROSi4463收发器，并利用RFMDRF6569FEM（包括集成的PA，TX谐波滤波，SPDT开关和RX平衡-不平衡变压器）。
按照参考设计，客户可以基于EZRadioPROSi4464或Si4463收发器以及在868MHz或902至928MHzISM频段上运行的RFMDRF6569FEM来成功完成设计。
图4.4463-TCE30E915R-EK电路图
图5.4463-TCE30E915R-EKPCB元件布局图

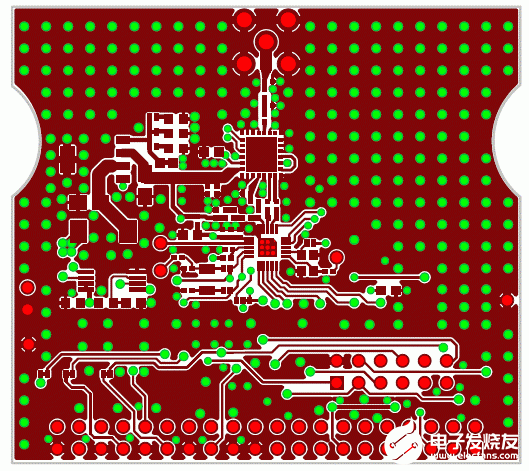

图6.4463-TCE30E915R-EKPCB布局图（顶部）

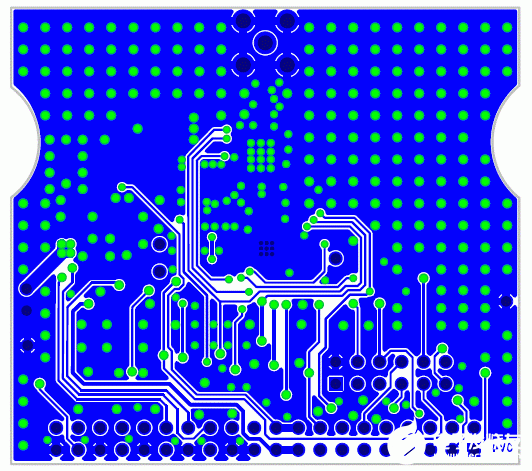

图7.4463-TCE30E915R-EKPCB布局图（底层）
